– Studien / Voruntersuchungen –
Korrekter Weise eigentlich „Arbeitsgegenstände oder -objekte“ genannt, sind hierunter die Rohstoffe, Halbzeuge, Baugruppen usw. zu verstehen, die in einem produktiven Prozess der Ver- bzw. Bearbeitung unterliegen. Diese Seite gibt einen ersten Überblick über die für die Projektumsetzung benötigten Materialien. Im Ergebnis fachlicher Beratungen, von Ausschreibungen und während der Bauphase sind Ergänzungen und Änderungen noch möglich (für Details Bilder anklicken):

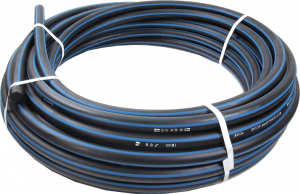

| PE-Rohre 63 mm, 50 mm und 32 mm |
PE-Rohr-Verbinder 63/63 mm, 63/50/63 mm |
 |
 |
| PE-Rückschlagventile 63 mm |
PE-Kugelhähne 63 mm |
 |
 |

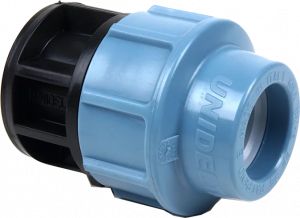

| PE-Endkappen 63 mm |

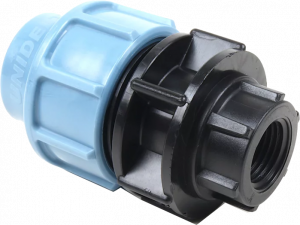

PE-Adapter 32 mm zu 3/4″ IG |
 |
 |
| Flexschlauch 3/4″ |

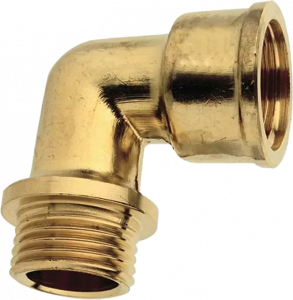

Winkel 3/4″ |
 |
 |

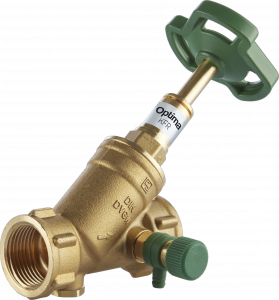

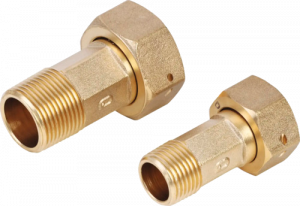

| KFR-Ventil 3/4″ | Wasserzählerverschraubung 3/4″ (Set) |
 |
 |

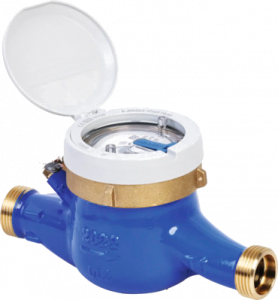

| Kaltwasserzähler MNK-N 3/4″ |

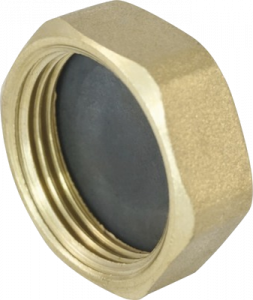

Endkappe 3/4″ IG |
 |
 |

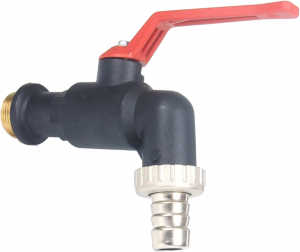

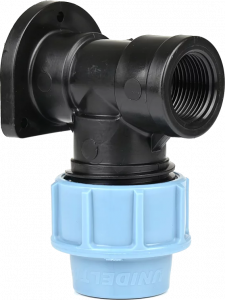

| PE-Wandwinkel 3/4″ (für eventuelle Zapfstelle) | Auslaufkugelhahn 3/4″ (für eventuelle Zapfstelle) |
 |
 |

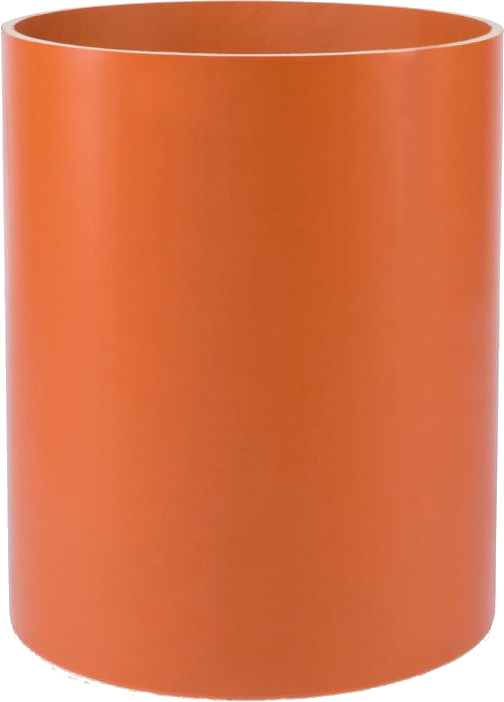

| Steigrohr DN 400, H = 800 mm |

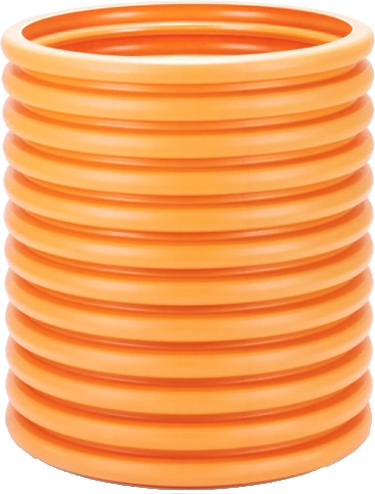

Schachtrohr DN 600, H = 700 mm |
 |
 |

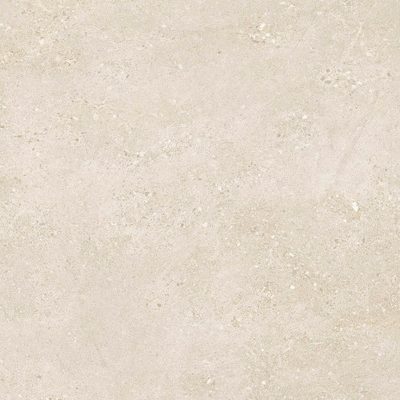

| Schachtabdeckung Terrassenplatte 600x600x20 mm |

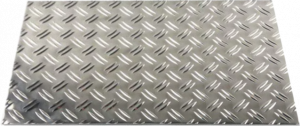

Schachtabdeckung Alu-Riffelblech 700x700x2 mm |
 |
 |

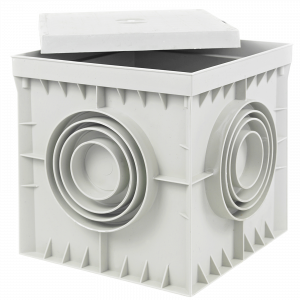

| E-Revisionsschacht 550 x 550 x 500 mm (LxBxH) | H-Pfostenträger 81 x 300 x 600 mm |
 |
 |
Hier eine Auswahl vorgefertigter Wasserzählerschächte, die nur noch mit Mengenmessgeräten nachzurüsten sind:

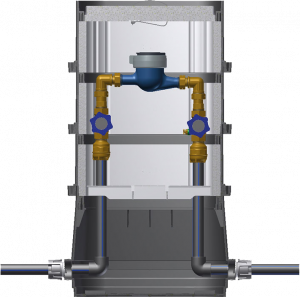

| Wasserzählerschacht BEULCO-69000 | Wasserzählerschacht HAWLE 2.0 |
 |
 |

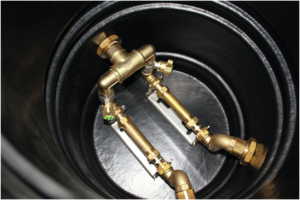

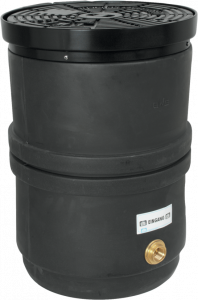

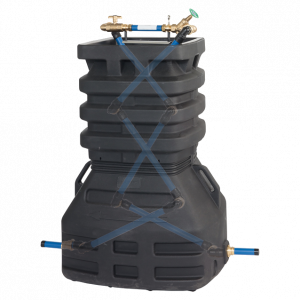

| Wasserzählerschacht PLASSON Q3 (vorausgerüstet) | Garten-Wasserzählerschacht EWE-0399629 (vorausgerüstet) |
 |
  |

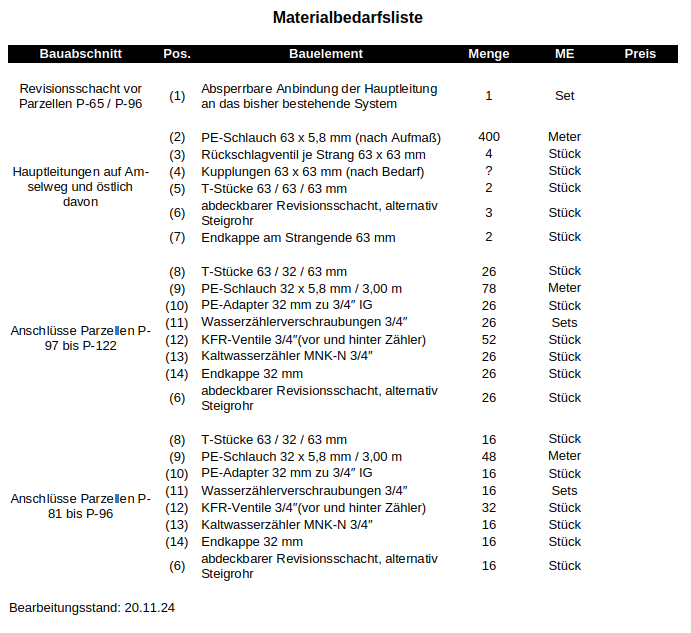

Aus der bisher vorgesehenen Ausführung (PE-Leitungen verschraubt, Wasserzählerschächte nicht vorausgerüstet) ergibt sich folgender Materialbedarf:
Oben noch nicht mit aufgeführt sind eventuell benötigter Kies für die sichere Einbettung der PE-Leitung, Trassenwarnbänder (ca. 500 m) und PTFE-Bänder für die Fitting-Abdichtungen.
|
Zu den weiterführenden Details: Hier geht’s zu den Materialkosten … |
